SOAL UNTUK STRUKTUR BANGUNAN ETABS

Buatlah struktur gedung menggunakan ETABS dan berikan bebannya seperti gambar berikut! (gunakan profil W10x30 untuk balok dan W10x60 untuk kolom )

Struktur Sumbu X-Z
Struktur Sumbu X-Z

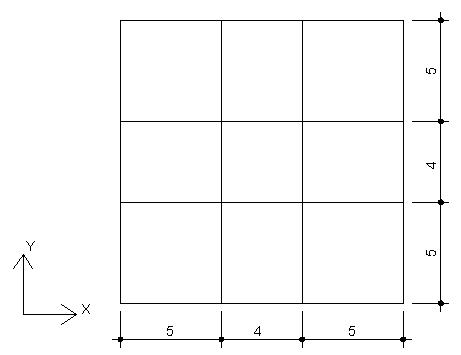

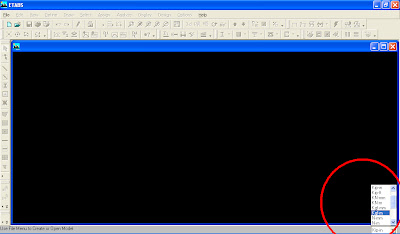

Struktur Sumbu X-YSoftware ETABS dibuka, Hal pertama yang dilakukan adalah menyamakan satuan yang akan kita gunakan seterusnya. Yang saya gunakan adalah kgf-m ( Kilogram Force – Meter). Ini berlaku untuk semua satuan yang diterapkan dalam Kilogram dan Meter.

Belajar ETABS

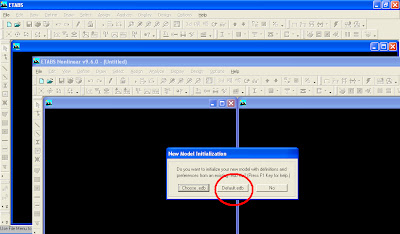

Klik FILE pada menu bar kemudian pilih New Model, lalu klik Default.edb.

Belajar ETABS

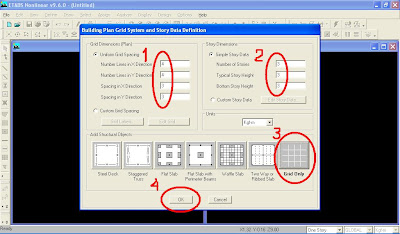

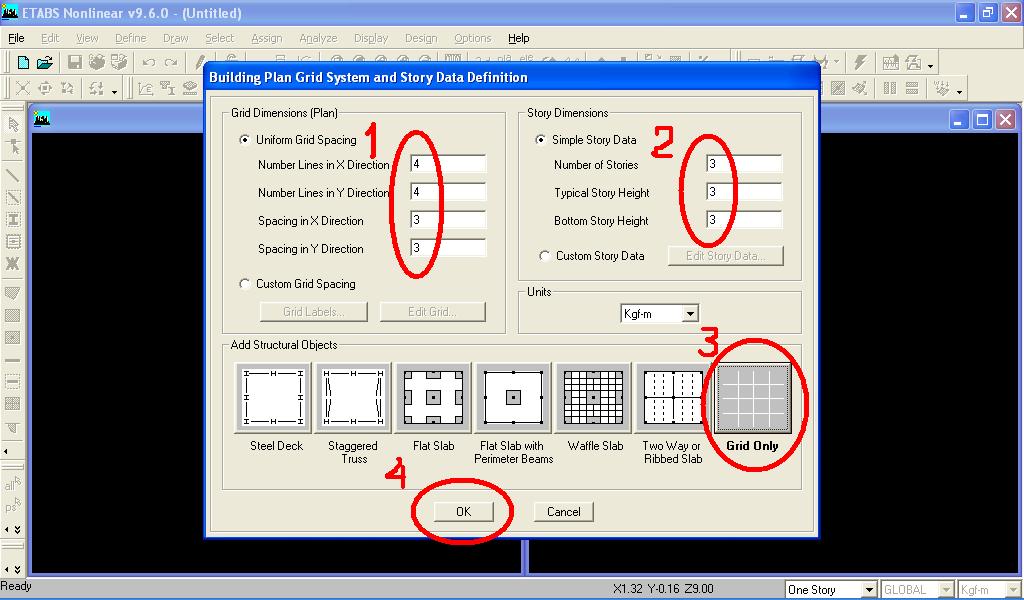

kemudian isikan berapa jumlah garis arah x dan arah y, dan lengkapi pada kolom Simple Story Data. Pilih Grid Only kemudian klik OK.

Belajar ETABS

Karena dimensi pada gambar yang ditampilkan belum sesuai dengan soal, maka Grid dirubah dengan
Klik EDIT pada menu bar -> Edit Grid Data -> Pilih Edit Grid , kemudian klik Modify / Show System..
( Edit Grid data berfungsi untuk mengEdit sumbu arah X dan Y)

Belajar ETABS

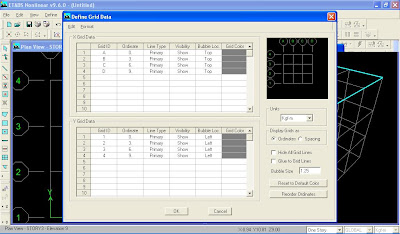

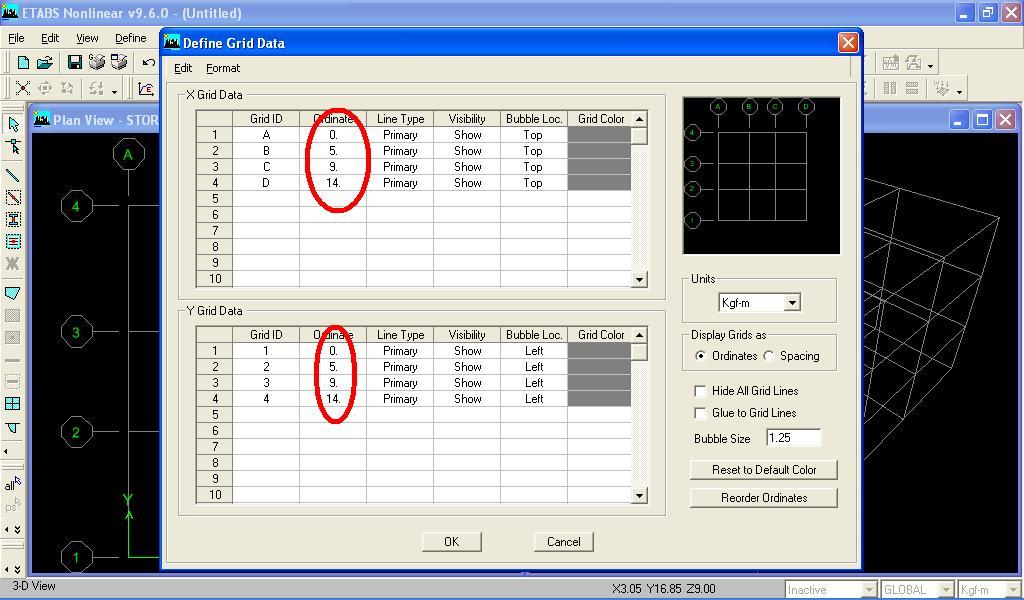

pada bagian kanan terdapat 2 (dua) pilihan yaitu Ordinates and Spacing, pilihOrdinates. Dan rubah angka yang ada dengan ukuran sesuai dengan soal, Seperti Gambar berikut lalu klik OK
(Ordinates mendefinisikan lebar spasi yang dimulai dari titik nol, sedangkan Spacing mendefinisikan lebar spasi antara garis yang digambar pada sumbu yang digunakan)

Belajar ETABS

Setelah klik OK kedua kalinya akan  keluar tampilan seperti dibawah ini, Namun edit Grid belum sampai disini karena tinggi lantai belum di terapkan.

Belajar ETABS

Klik EDIT pada menu bar -> Edit Story Data -> Pilih Edit Story. Kemudian sesuaikan angka pada soal dengan struktur yang dibuat, seperti gambar berikut. Lalu klik OK
(Edit Story data berfungsi untuk mengEdit, menambahkan, dan mengurangi lantai)

Belajar ETABS

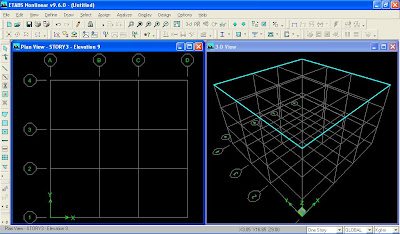

Klik window dua dimensi di sebelah kiri. Maka akan terlihat garis kotak berwarna biru di window sebelah kanan. Itu mengartikan bahwa lantai yang sedang dilihat adalah lantai yang ditujukan oleh garis tersebut. Untuk menaik turunkannya menggunakan panah berwarna biru pada Toolbar.

Belajar ETABS

jika kondisinya seperti ini klik panah sehingga garis biru tersebut ada pada di atas

Belajar ETABS

Klik Similar Stories pada sudut kanan bawah. (Similar story dapat memudahkan untuk membuat elemen struktur tanpa harus digambar di setiap lantai, biasanya digunakan tanpa bagian base ‘sloof’ )

Belajar ETABS

Klik Create line in region di sebelah kiri pada toolbar, ganti properti dengan properti balok W10x30. kemudian drag dari titik A ke titik B

Belajar ETABS

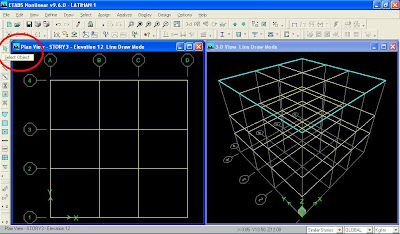

kemudian setelah di drag klik tanda panah kembali pada toolbar di sebelah kiri. Selesailah membuat balok pada struktur tersebut

Belajar ETABS

Penggambaran selanjutnya adalah menggambar Kolom. Lakukanlah langkah dari poin 6. Namun tombol yang digunakan pada penggambaran ini adalah Create Columns.

Belajar ETABS

seperti biasa setelah di drag klik tanda panah kembali pada toolbar di sebelah kiri. Selesailah membuat balok pada struktur tersebut.

Belajar ETABS

Tumpuan yang diberikan pada ETABS adalah sendi. Karena pada soal diberikan Jepit di kedua sisinya, maka kedua sisi dengan tumpuan sendi digantikan dengan Jepit.turunkan garis yang berwarna biru hingga lantai dasar.

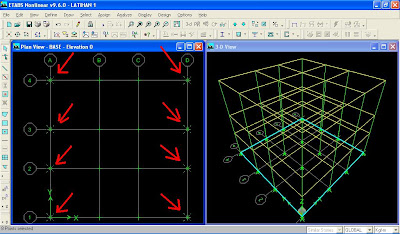

kemudian klik setiap joint yang akan digantkan menjadi Jepit

Belajar ETABS

Klik Assign pada menu Bar kemudian pilih Joint/Point > Restrains kemudian klik icon Jepit > OK.

Belajar ETABS

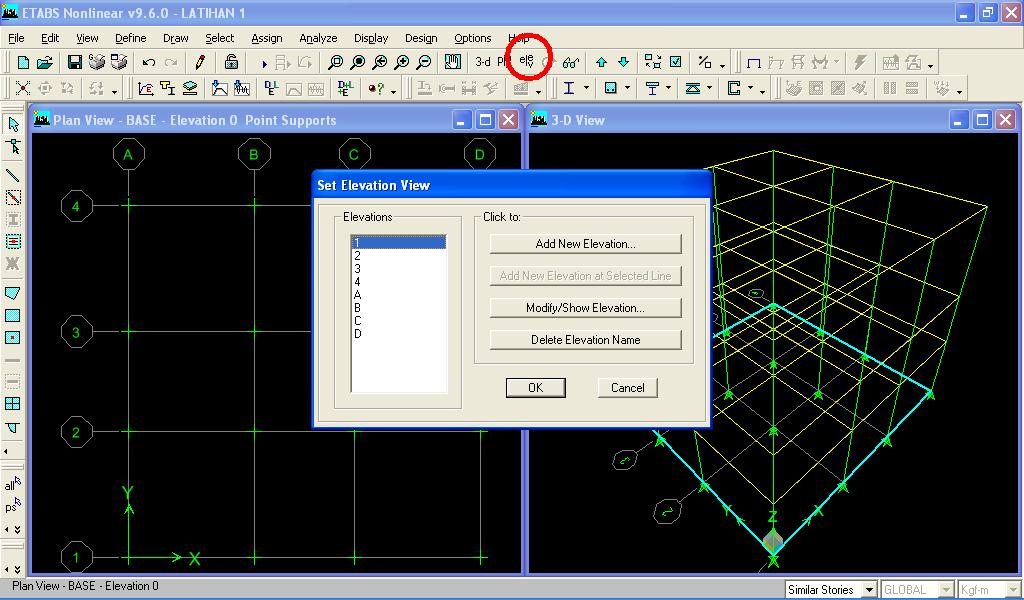

Untuk memperlihatkan tampak melintang struktur yang telah dibuat dan diberi Jepit. Klik icon Set elevation pada toolbar. kemudian klik OK

Belajar ETABS

PEMBEBANAN STRUKTUR

BEBAN MERATA PADA STRUKTUR

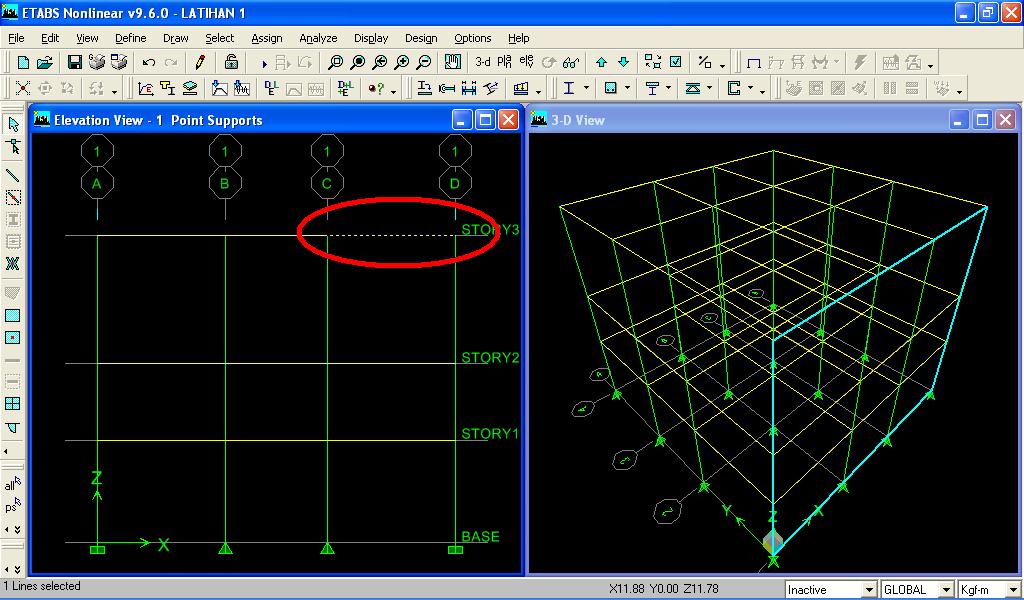

  • Klik frame yang akan diberi beban
Belajar ETABS

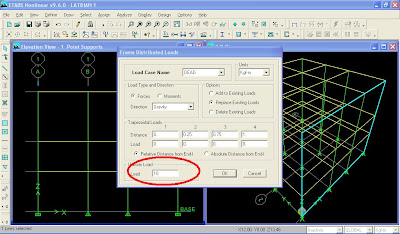

  • Klik Assign > Frame Loads > Distribute. Masukkan beban pada kolom Unifrom loads sebesar 10Kgf/m (lihat soal) lalu klik OK.
Belajar ETABS

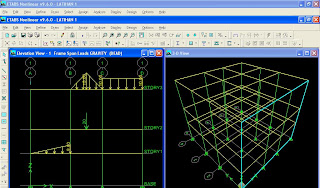

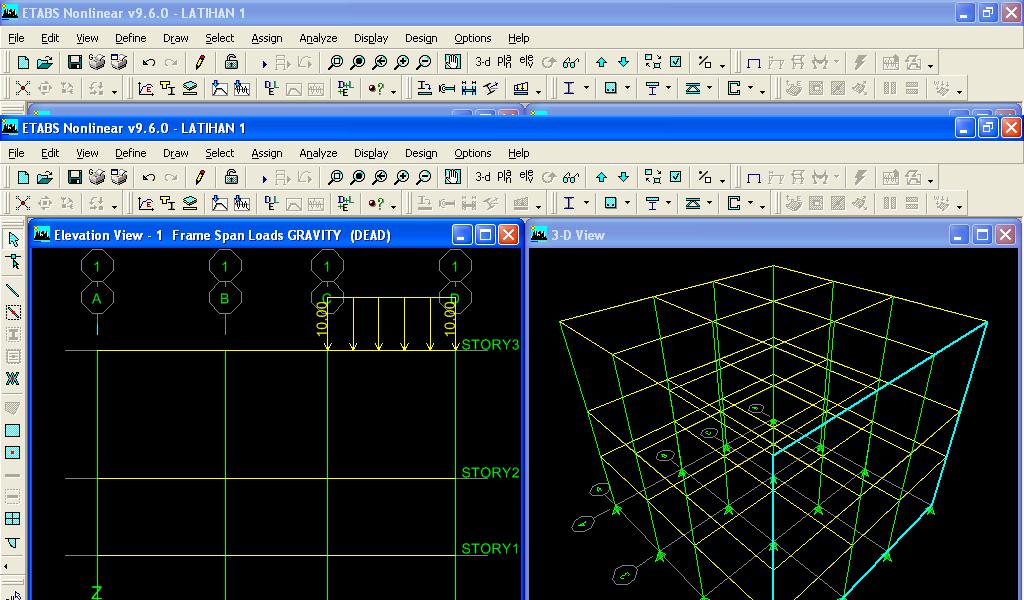

maka beban yang akan diterapkan adalah sebagai berikut :

Belajar ETABS

BEBAN TRAPEZOID SEGITIGA PADA STRUKTUR

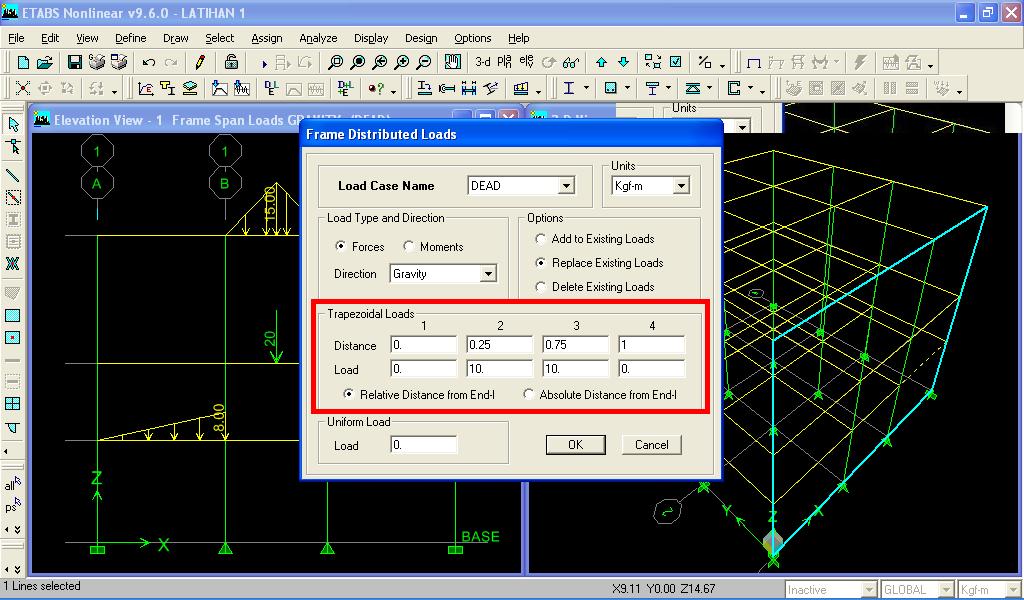

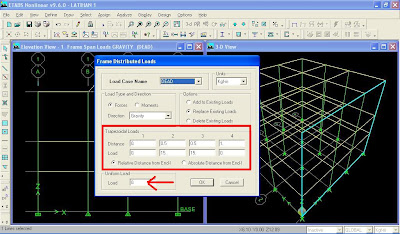

Klik terlebih dahulu Frame yang akan diberi beban. kemudian Klik Assign > Frame Loads > Distribute. Kemudian isikan beban pada kolom Trapezoid. dan Nol-kan load pada kolom Unifrom load  seperti gambar dibawah ini.

Belajar ETABS

Klik OK, dan beban segitiga dapat terlihat.

Belajar ETABS

(Relative distance akan menunjukan porsi beban dalam persen, karena puncak segitiga ada di tengah atau 50%,maka pada kolom tersebut diisi 0,5 sedangkan 15 adalah beban yang diterimanya).

BEBAN TERPUSAT PADA STRUKTUR

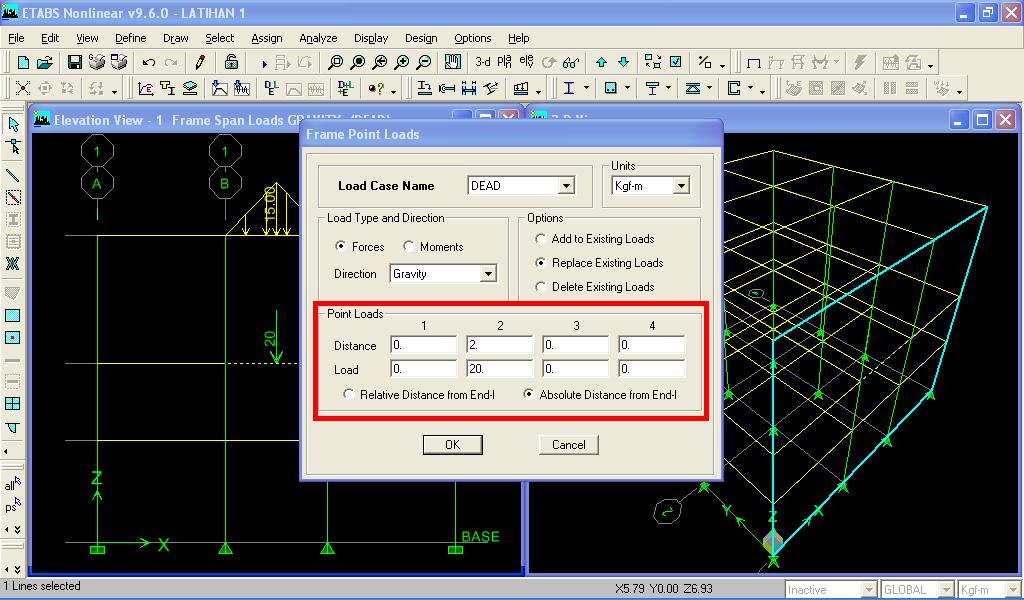

Klik terlebih dahulu Frame yang akan diberi beban. kemudian Klik Assign > Frame Loads > Point. Kemudian isikan beban pada kolom Poin Loads setelah klik Absolute Distance. Seperti terlihat pada gambar berikut

Belajar ETABS

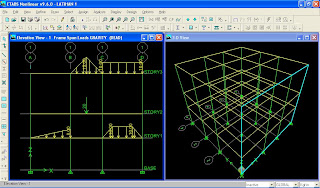

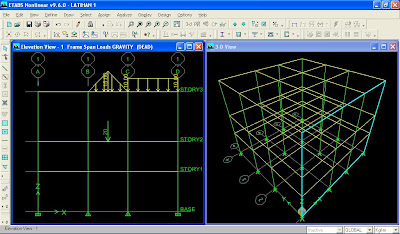

Klik OK, beban terpusat akan terlihat

Belajar ETABS

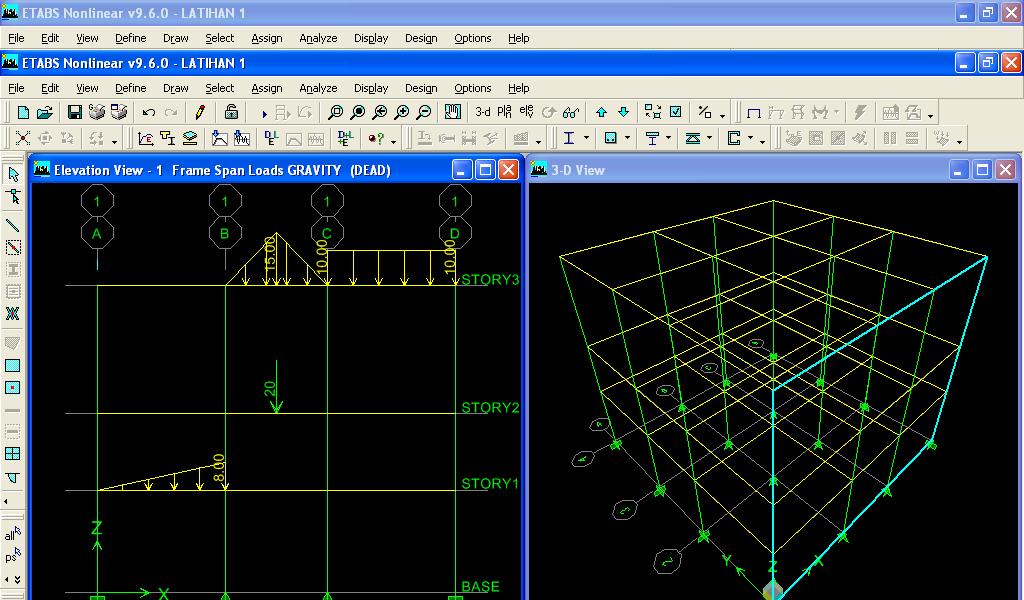

(Absolute distance akan membagi beban sesuai dengan jarak yang ditentukan, karena bentang memiliki lebar 4 meter dan beban terpusat tepat di tengah bentang, maka pada kolom tersebut diisikan angka 2 dan 20 dibawahnya yang menunjukkan beratnya beban terpusat tersebut)dengan hal yang sama lakukanlah langkah2 berikut.

Belajar ETABS
Belajar ETABS
Belajar ETABS
Belajar ETABS

Selesai..

Selamat mencoba, semoga bermanfaat.

Sumber : Aisyah Nurhasanah Hasibun
