Analisa Hidraulika Pada Sebuah Sungai Menggunakan HEC RAS

Analisa Hidraulika Pada Sebuah Sungai Menggunakan HEC RAS

Aplikasi HEC-RAS, yaitu aplikasi yang diberikan secara freeware oleh Hydrologic Engineering Center Us Army. Aplikasi HEC-RAS ini menitik beratkan pada analisa Hidraulika pada sebuah Sungai / River Analysis Sistem, lain halnya dengan aplikasi serupa yang di keluarkan yaitu HEC-HMS yang menitik beratkan kepada analisa Hidrologinya. Sebelumnya Tulisan ini didapatkan dari hasil belajar dan dari berbagai sumber yang terdapat di Internet .

Analisis yang dilakukan oleh HEC-RAS adalah analisis Aliran Steady, Unsteady dan Sediment Transport.  Aliran Steady adalah sebuah aliran di mana jumlah cairan yang mengalir per detik melalui bagian apapun, adalah konstan. Aliran Steady pun di bagi menjadi 2, yaitu Uniform Flow dan Non Uniform Flow. Sedangkan UnSteady Flow adalah sebuah aliran di mana jumlah cairan yang mengalir per detik melalui bagian apapun, adalah tidak konstan. ( www.civilengineeringterms.com )

Untuk Memulainya langsung saja download aplikasinya secara free.

Download HEC-RAS 4.0 : Direct Download

didalam website resminya http://www.hec.usace.army.mil sudah terdapat info dan referensi bacaan yang mempermudah pengguna HEC-RAS.

    1. Users Manual pdf
    1. Applications Guide  pdf
  1. Reference Manual  pdf

Simulasi aliran di saluran terbuka (open channel) merupakan salah satu cara untuk mempelajari pola aliran di sepanjang saluran tersebut. Simulasi dilakukan secara nyata dengan mengalirkan air ke saluran yang umumnya dibuat dalam skala laboratorium (model fisik) atau secara virtual dengan melakukan serangkaian hitungan hidraulik yang umumnya diwadahi dalam suatu perangkat program aplikasi komputer (model matematik). Melalui model fisik, sejumlah fenomena fisik aliran di saluran atau sungai nyata (prototipe) ditirukan di saluran atau sungai yang dibuat dengan ukuran yang lebih kecil (model). Interpretasi terhadap fenomena yang diamati atau diukur di model akan memberikan petunjuk terhadap fenomena yang (seolah-olah) terjadi di prototipe. Model matematik menirukan fenomena fisik aliran di saluran nyata (prototipe)melalui serangkaian persamaanmatematik yangmenjabarkan hubungan antar variabel-variabel aliran (variabel geometri, kinematik, dinamik). Apabila pada model fisik dilakukan pengukuran atau pengamatan untukmendapatkan parameter aliran, padamodel matematik parameter aliran diperoleh melalui hitungan atau penyelesaian persamaan matematik.

Setelah melakukan instalasi HEC-RAS pada perangkat PC anda kita dapat menjalankan aplikasinya secara langsung, maka akan muncul tampilan seperti gambar di bawah:

Versi aplikasi HEC-RAS yang terbaru adalah versi 4.1 tetapi dalam pengoperasiannya dengan versi sebelumnya yaitu versi 4.0 tidak jauh berbeda.
Langkah selanjutnya adalah pengisian geometri data sungainya, dengan menginput Long Section dan Cross Section sungai. Setelah itu barulah memasukan data hujan yang di perlukan ataupun data yang ingin di analysis. Hal yang terpenting adalah menentukan sistem Analysis yang akan kita Run apakah Steady Flow atau Unsteady Flow, setelah semua data diinput maka Runing Program bisa dijalankan.

Saat Running terjadi kesalahan HEC-RAS tidak mengeluarkan hasil dari running tersebut maka masih terdapat kesalahan dalam pengisian data / input data dan biasanya terdapat keterangan kesalahann yang harus diperbaiki.

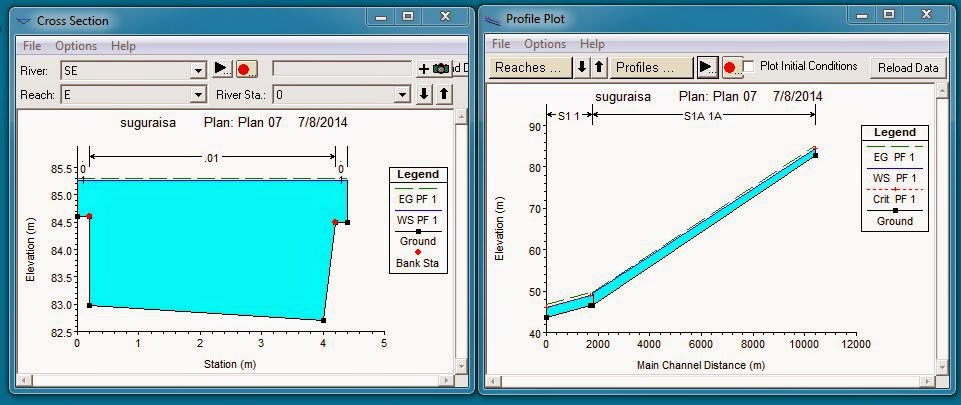

Hasil running HEC-RAS adalah sebuah hasil analysis hidraulika yang dapat kita lihat, yaitu berupa sebuah gambar profil melintang dan memanjang sungai. tidak hanya gambar, output yang dihasilkan juga dapat berupa tabel tabel data.

Kesimpulannya adalah HEC-RAS adalah sebuah permodelan sungai yang mempermudah kita dalam menganalisis sungai dengan analisis hidraulika, data hujan yang digunakan oleh input HEC-RAS bisa didapatkan dengan aplikasi HEC-HMS yang fungsinya sebagai analisis Hidrologi. kedua aplikasi tersebut saling berhubungan dan saling melengkapi antara Hidrologi dengan Hidraulika.
